产品名称：BS-3 吊环螺丝
标准：英标
材质：碳钢
工艺：模锻
表面处理：原色
规格：15mm to 36 mm
使用范围：起重吊拉设备、模具等

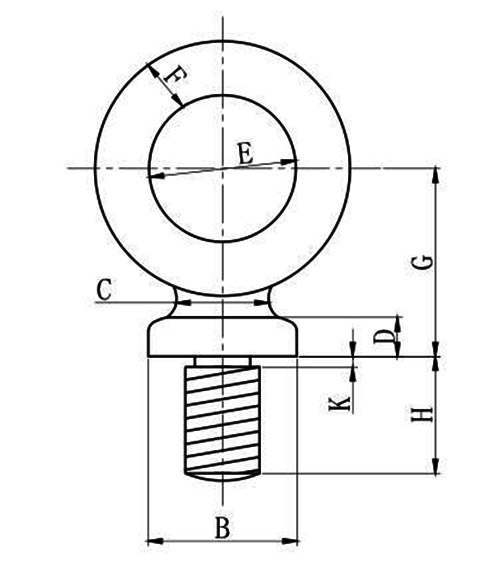

| Safe Working Load (t) | Metric Thread (mm) | Basic Unit of Measure A（mm） | Recom-mended Forged Diameter of Shank (mm) | Dimensions(mm) | Link | ||||||||||||
| B | C | D | E | F | G | H | J | K | L | M | d | Bd | Ld | ||||
| 0.8 | 20 | 15 | 24 | 39 | 24 | 9 | 15 | 12 | 20 | 27 | 1 | 4 | 14 | 12 | 13 | 24 | 53 |
| 1.25 | 24 | 18 | 28 | 47 | 29 | 11 | 18 | 14 | 23 | 32 | 1 | 5 | 16 | 14 | 15 | 29 | 63 |
| 2 | 30 | 23 | 34 | 60 | 37 | 14 | 23 | 18 | 30 | 41 | 2 | 6 | 21 | 18 | 19 | 37 | 80 |
| 3.2 | 36 | 29 | 41 | 75 | 46 | 17 | 29 | 23 | 38 | 52 | 2 | 7 | 26 | 23 | 24 | 46 | 102 |
| 5 | 45 | 36 | 47 | 94 | 58 | 22 | 36 | 29 | 47 | 65 | 3 | 9 | 32 | 29 | 30 | 58 | 126 |
