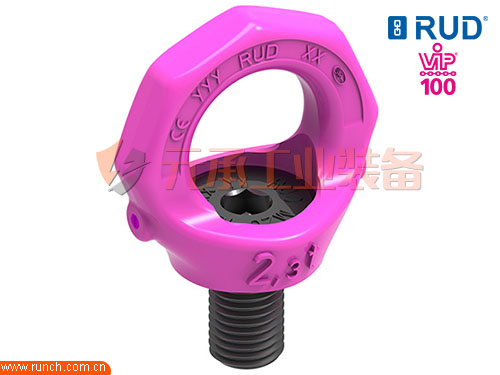

★外形:星形-明显区别于DIN580标准眼环
★颜色：粉红色荧光涂层
★标识：清楚标有侧向(F向)受力时的工作载荷值(公制及英制)
注意：标准眼环DIN580不准侧向受力！

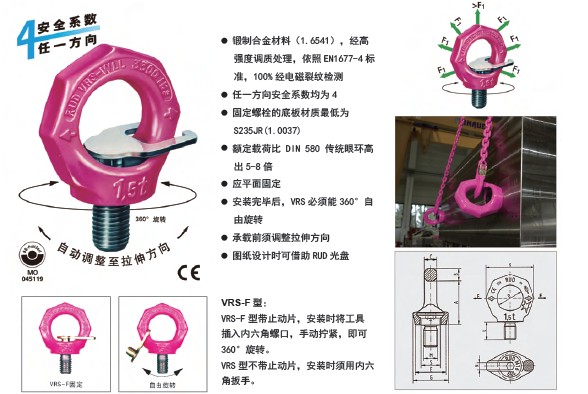

★锻制合金材料(1.6541）,经高强度调质处理，依照EN1677-4标准，100%经电磁裂纹检测
★任一方向安全系数均为4
★固定螺栓的底板材质最低为S235JR(1.0037）
★螺空大小即所标注的螺纹尺寸
★应平面固定
★安装完毕后,VRS必须能360°，自由旋转，承载前须调至拉伸方向。

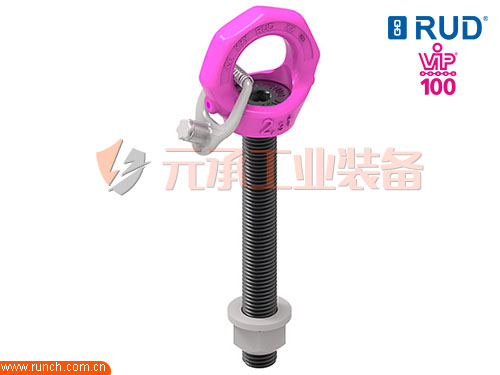

★VRS-F型
内带止动片，安装时将工具插入内六角螺口，手动拧紧，即可360°旋转。VRS型不带止动片，安装时需用内六角扳手
技术参数
| 型号 | WLL(T) | 重量Kg | A | B | C | D | E | G | K | L | M | N | S | 货号 |
| VRS-M8 | 0.4 | 0.1 | 34 | 11 | 8.5 | 25 | 25 | 28 | 47 | 12 | 8 | 6 | 16 | 7100554 |
| VRS-M10 | 0.4 | 0.1 | 34 | 11 | 8.5 | 25 | 25 | 28 | 47 | 15 | 10 | 6 | 15 | 7982219 |
| VRS-M12 | 0.75 | 0.2 | 42 | 13 | 10 | 30 | 30 | 34 | 56 | 18 | 12 | 8 | 18 | 7982220 |
| VRS-M16 | 1.5 | 0.3 | 49 | 15 | 14 | 35 | 35 | 40 | 65 | 24 | 16 | 10 | 22 | 7982221 |
| VRS-M20 | 2.3 | 0.5 | 57 | 17 | 16 | 40 | 40 | 50 | 75 | 30 | 20 | 12 | 27.5 | 7982222 |
| VRS-M24 | 3.2 | 0.9 | 69 | 21 | 19 | 48 | 48 | 60 | 90 | 36 | 24 | 14 | 33 | 7982223 |
| VRS-M30 | 4.5 | 1.7 | 86 | 26 | 24 | 60 | 60 | 75 | 112 | 45 | 30 | 17 | 41.5 | 7982224 |
| VRS-M36 | 7 | 2.9 | 103 | 32 | 29 | 72 | 75 | 90 | 135 | 54 | 36 | 22 | 49.5 | 7984198 |
| VRS-M42 | 9 | 4.6 | 120 | 38 | 34 | 82 | 85 | 105 | 158 | 63 | 42 | 24 | 58 | 7984199 |
| VRS-M48 | 12 | 7.0 | 137 | 43 | 38 | 94 | 100 | 120 | 180 | 72 | 48 | 27 | 66 | 7984200 |
| 英制 | ||||||||||||||
| VRS-3/8" -16UNC |
0.4 | 0.1 | 34 | 11 | 8.5 | 25 | 25 | 28 | 47 | 15 | 3/8" | 1/4" | 15 | 7103959 |
| VRS-1/2" -13UNC |
0.75 | 0.2 | 42 | 13 | 10 | 30 | 30 | 34 | 56 | 18 | 1/2" | 5/16" | 18 | 7103960 |
| VRS-5/8" -11UNC |
1.5 | 0.3 | 49 | 15 | 14 | 35 | 35 | 40 | 65 | 24 | 5/8" | 3/8" | 22 | 7103961 |
| VRS-3/4" -10UNC |
2.3 | 0.5 | 57 | 17 | 16 | 40 | 40 | 50 | 75 | 30 | 3/4" | 1/2" | 27.5 | 7103962 |
| VRS-7/8" -9UNC |
2.3 | 0.6 | 57 | 17 | 16 | 40 | 40 | 50 | 75 | 32 | 7/8" | 1/2" | 27.5 | 7103963 |
|
VRS-1" |
3.2 | 0.9 | 69 | 21 | 19 | 48 | 48 | 60 | 90 | 36 | 1" | 9/16" | 33 | 7103964 |
|
VRS-1 1/4" |
4.5 | 1.7 | 86 | 26 | 24 | 60 | 60 | 75 | 112 | 45 | 1 1/4" | 5/8" | 41.5 | 7103965 |
| VRS-1 1/2" -6UNC |
7 | 2.9 | 103 | 32 | 29 | 72 | 75 | 90 | 135 | 54 | 1 1/2" | 7/8" | 49.5 | 7103966 |
| VRS-1 3/4" -5UNC |
9 | 4.6 | 120 | 38 | 34 | 82 | 85 | 105 | 158 | 63 | 1 3/4" | 1" | 58 | 7103967 |
| VRS-2" -4.5UNC |
12 | 7.0 | 137 | 43 | 38 | 94 | 100 | 120 | 180 | 72 | 2" | 1 1/8" | 66 | 7103968 |
